一、需求分析：

1、需求：

（1）、建设安全的用户系统；

（2）、建立中心机房-->汇聚层1000M、汇聚-->桌面100M网络连接；

（3）、建立营业范围内的网络综合布线；

（4）、各个信息点以100M交换到桌面；

（5）、建设后的网络，以后可以顺利升级和扩展。

2、建设目标：

我们设计的综合布线系统将基于以下目标：

（1）、符合当前和长远的信息传输要求；

（2）、布线系统设计遵从国际（ISO/CEI11801）标准；以单位主网络机房为中心，按星形结构方式辐射到其他楼层。局域网核心和各个建筑物以光纤连接，采用快速以太网技术；

（3）、建筑物内以双绞线到桌面，以100M交换，为游戏、文件传输、视频应用等服务提供充足的桌面带宽；布线系统的信息出口采用国际标准的RJ45插座；

（4）、使用三层交换机分组管理，采用VLAN技术，控制广播风暴。例下图所示：

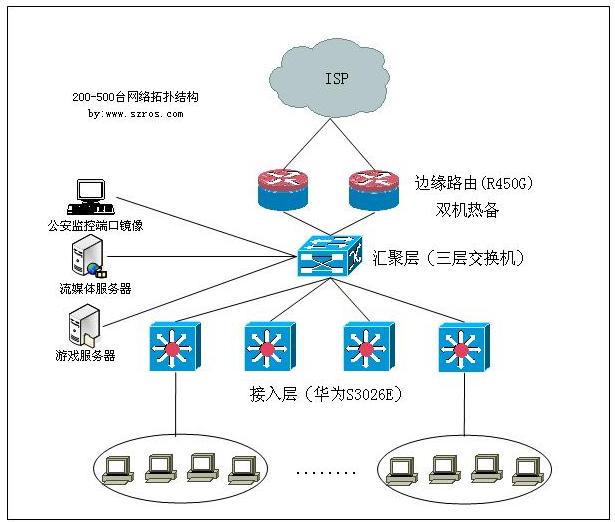

目前网吧都是选择支持路由热备的高级路由设备（例:锐风450G）->主交换机(例:华为S5600) ->接入层交换机(例:华为S3026E）-> 客户机的网络模式。





方案说明：

1）、锐风高效能路由器，集成负载均衡、策略路由功能，完美提升网速

2）、基于IP地址的弹性流量控制，为不同的客户分配不同的带宽

3）、PPPoE服务器、IP-MAC-端口绑定，有效免疫ARP病毒攻击

4）、三层交换支持端口镜像功能，方便安装公安监控系统

5）、路由热备，流量统计，轻松管理网络资源分配

6）、网吧环境下典型带机量：200~500台



    汇聚层是整个局域网的核心部分，由于网吧内部的数据交换量特别大，因此，我们在选择汇聚层设备的时候，一定要选择一款合适的汇聚层网络设备。二百台机器以上的网吧有必要选择三层交换设备，三层交换的背板带宽不能低于48G，汇聚层网络设备支持网络管理功能，方便我们的管理和维护；汇聚层网络设备的端口数量要高于接入层设备数量，方便以后我们的网络升级和改造。

    接入层是整个网络中的中间层，连接着汇聚层和网络节点，决定着我们整体网络传输质量的重要环节。随着百兆网络设备的普及，我们接入层的网络设备首选是百兆VLAN交换机(例：华为S3026E) 。



网吧综合布线与网吧电源系统布线都比较复杂，不但要考虑到网络布线，还要考虑到网络设备的安装位置、网络通讯介质的选择等因素。



布线施工及注意事项

1、双绞线接线标准：双绞线有568A和568B两种标准接法，目前使用最广泛的接法是568B接法。由于现在网络设备都是智能型设备，支持568A和568B两种接线标准，因此，建议使用568B的接线标准。



2、交换机位置的安放：无论是主交换机还是二级交换机，在选择安装位置时，一定要把交换机放置在节点的中间位置，一方面可以节约网线的使用量，另外还可以将网络的传输距离减小到最短，从而提高网络传输质量。



3、布放备份线路：双绞线都有一定的使用寿命，加上客观自然条件的影响，双绞线损坏是正常的事情，所以进行网络布线时，对于从主交换机到二级交换机之间的级联线，至少要布放1－2根备份线路。交换机至工作站之间的双绞线，可以根据网吧的实际情况，布放一定数量的备用线路。



4、线路编号：网络布线时，把每条双绞线都做一个编号，并且双绞线的两端要做相同的编号。为方便日后维护，双绞线每隔一定的距离最好也做上编号，特别是对于距离比较长的双绞线。
